Quando um veículo elétrico detecta determinadas condições anormais, o display ou outro módulo eletrônico pode apresentar um código de erro. Esse código funciona como uma informação de diagnóstico que ajuda a direcionar a investigação para um sistema, circuito ou componente relacionado.
Entretanto, códigos como E01, E02, E07, E10 ou outros formatos não possuem necessariamente o mesmo significado em todos os veículos elétricos. A interpretação depende do modelo do veículo, display, controlador, firmware e arquitetura eletrônica utilizada.

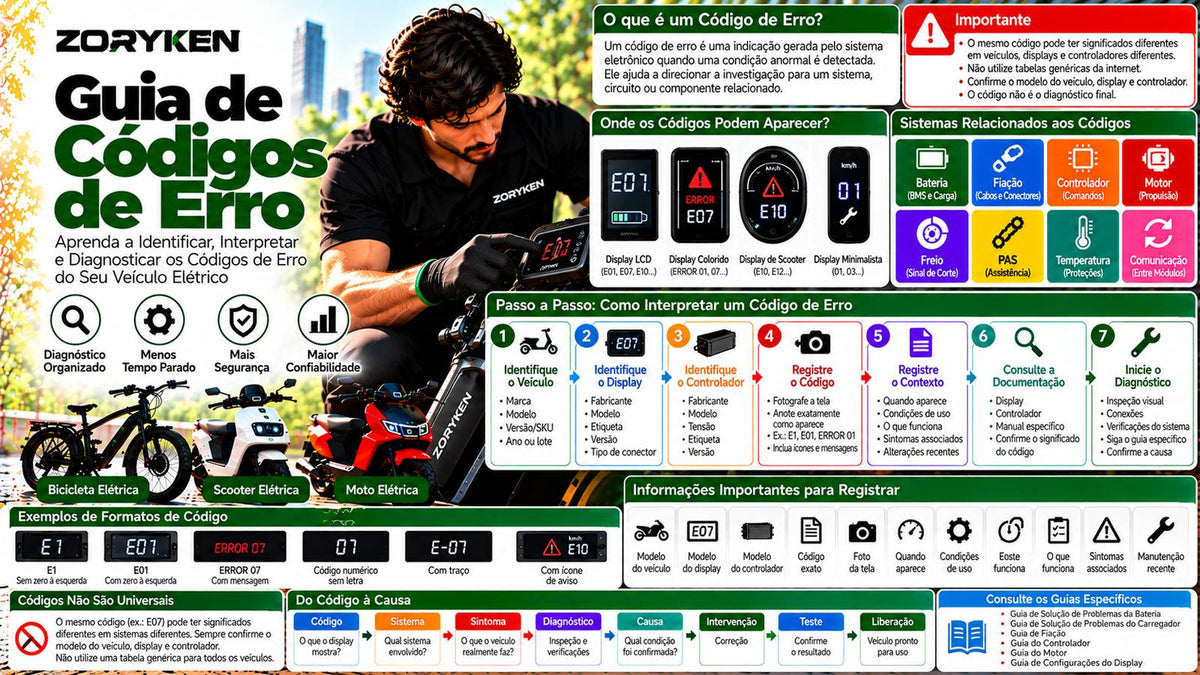

Este Guia de Códigos de Erro explica como identificar, registrar e interpretar corretamente um código antes de iniciar o diagnóstico.
Importante: não substitua componentes, altere parâmetros, faça pontes em conectores ou modifique a fiação apenas com base em uma tabela genérica encontrada na internet. Primeiro confirme qual sistema está instalado no veículo e qual documentação corresponde a ele.
O que é um código de erro?
Um código de erro é uma indicação gerada pelo sistema eletrônico quando determinada condição é detectada.
Dependendo da arquitetura, essa informação pode estar relacionada a:
- bateria;
- BMS;
- controlador;
- motor;
- sensores Hall;
- acelerador;
- PAS;
- freios;
- display;
- comunicação;
- fiação;
- temperatura;
- outros módulos.
O código ajuda a localizar a investigação, mas normalmente não deve ser tratado sozinho como confirmação definitiva da peça que precisa ser substituída.
Código de erro não é diagnóstico final
Considere uma situação em que o sistema apresenta um código relacionado à comunicação do motor.
Isso não significa necessariamente:
“o motor precisa ser substituído”.
A cadeia pode envolver:
Motor → Sensor → Cabo → Conector → Chicote → Controlador → Display
Uma interrupção em diferentes pontos pode produzir um código relacionado ao mesmo sistema.
Portanto:
Error Code → Affected System → Inspection → Diagnosis → Root Cause
é uma abordagem mais segura do que:
Error Code → Replace Component.
Por que o mesmo código pode ter significados diferentes?
Veículos elétricos podem utilizar diferentes:
- fabricantes de display;
- modelos de display;
- controladores;
- protocolos de comunicação;
- firmwares;
- sensores;
- configurações.
Por isso, um código identificado como E07 em um sistema não deve ser automaticamente interpretado da mesma maneira em outro.
Mesmo dois veículos visualmente semelhantes podem utilizar eletrônica diferente.
Antes de pesquisar o código, identifique o veículo
Registre primeiro:
- marca;
- modelo;
- SKU, quando disponível;
- versão ou configuração;
- ano ou lote, quando relevante.
Essa identificação cria o primeiro nível:
Vehicle Model → Electrical Configuration
Identifique o display
O próximo passo é determinar qual display está instalado.
Procure, quando disponível:
- fabricante;
- modelo;
- etiqueta;
- número de peça;
- versão;
- tipo de conector;
- documentação correspondente.
Uma fotografia do display e de sua identificação pode ser útil para registros técnicos.
Para compreender funções e parâmetros da interface, consulte o Guia de Configurações do Display.
Identifique o controlador
Em muitos sistemas, display e controlador trabalham em conjunto.
Por isso, identificar apenas o display pode não ser suficiente.
Quando acessível sem desmontagem indevida, registre:
- fabricante;
- modelo;
- tensão;
- identificação da peça;
- versão;
- conectores;
- outras informações da etiqueta.
Para entender a função desse componente, consulte o Guia do Controlador.
Registre o código exatamente como aparece
Evite registrar apenas:
“apareceu um erro no painel”.
Registre exatamente o que aparece:
- letra;
- número;
- símbolo;
- sequência;
- indicador piscando;
- mensagem adicional.
Por exemplo, existe diferença entre:
E1
E01
01
ERROR 01
Não assuma que formatos semelhantes representam necessariamente o mesmo código.
Fotografe o código
Quando possível e seguro, registre uma fotografia do display.
Isso ajuda a confirmar:
- formato;
- número;
- ícones ativos;
- estado da bateria indicado;
- outras informações presentes no momento da falha.
Em atendimento remoto, essa imagem também pode reduzir erros de comunicação.
Registre quando o código aparece
O momento em que o código surge é uma informação de diagnóstico importante.
Por exemplo:
- imediatamente ao ligar;
- ao acelerar;
- ao pedalar;
- ao acionar o freio;
- durante uma subida;
- após alguns minutos de operação;
- em piso irregular;
- depois de chuva;
- durante o carregamento;
- depois de uma manutenção.
O mesmo código acompanhado de condições diferentes pode exigir verificações diferentes.
Registre o que ainda funciona
Além do que falhou, registre as funções que continuam normais.
Por exemplo:
- display liga;
- iluminação funciona;
- buzina funciona;
- motor não responde;
- nível de bateria aparece;
- velocidade não aparece;
- PAS não funciona;
- acelerador funciona.
Essas informações ajudam a delimitar o circuito afetado.
Registre os sintomas junto com o código
Um código sozinho possui menos contexto do que:
Error Code + Symptom + Operating Condition.
Registre se existe:
- perda de tração;
- desligamento;
- funcionamento irregular;
- ruído;
- vibração;
- aquecimento;
- perda de assistência;
- falha de display;
- falha de carregamento;
- outro comportamento anormal.
Organize a informação em quatro níveis
Uma forma eficiente de trabalhar com códigos é:
1. Código
O que o display mostra?
2. Sistema
A qual sistema o código corresponde segundo a documentação correta?
3. Sintoma
O que o veículo realmente está fazendo?
4. Causa
Qual condição foi confirmada durante o diagnóstico?
Esses quatro níveis não devem ser confundidos.
Códigos relacionados à bateria
Dependendo do sistema, determinados códigos podem estar relacionados a condições envolvendo:
- tensão;
- comunicação;
- BMS;
- temperatura;
- alimentação.
Quando a documentação direciona a investigação para a bateria, considere também:
- estado externo;
- conectores;
- cabos;
- condições de carregamento;
- comportamento durante a operação.
Para diagnóstico específico, consulte o Guia de Solução de Problemas da Bateria.
Códigos relacionados ao controlador
Um código relacionado ao controlador pode envolver o próprio módulo ou condições detectadas através dele.
A investigação pode incluir:
- alimentação;
- conectores;
- chicote;
- comunicação;
- sensores;
- motor;
- temperatura;
- compatibilidade.
Não substitua o controlador apenas porque o código aparece no display.
Códigos relacionados ao motor
Quando a documentação associa o código ao motor, a cadeia pode incluir:
Controller → Phase Wiring → Motor
e:
Motor Sensors → Wiring → Controller
Considere:
- cabos;
- conectores;
- sensores;
- fixações;
- danos;
- funcionamento do motor;
- controlador.
Para compreender a arquitetura, consulte o Guia do Motor.
Códigos relacionados aos sensores Hall
Em sistemas que utilizam sensores Hall, um código pode direcionar a investigação para essa cadeia.
Entretanto:
Hall Error ≠ Hall Sensor necessariamente danificado.
Também podem existir problemas relacionados a:
- alimentação do sensor;
- conector;
- fio;
- terminal;
- controlador;
- motor.
Não altere combinações de fios por tentativa e erro.
Códigos relacionados ao acelerador
Quando o sistema identifica uma condição relacionada ao acelerador, observe:
- posição do comando;
- conector;
- fiação;
- danos físicos;
- comportamento durante a inicialização;
- controlador.
Alguns sistemas podem impedir a propulsão quando detectam uma condição anormal no comando.
Códigos relacionados ao PAS
Em bicicletas elétricas equipadas com PAS, códigos relacionados ao sistema de assistência podem envolver:
- sensor;
- posição;
- conector;
- fiação;
- controlador;
- configuração.
Confirme primeiro se o veículo realmente utiliza PAS e qual arquitetura está instalada.
Códigos relacionados ao freio
Em determinados veículos, sensores ou interruptores de freio enviam sinais ao controlador.
Se o sistema interpretar que o freio permanece acionado, a propulsão pode ser limitada ou interrompida.
A cadeia pode ser:
Brake Sensor → Wiring → Controller → Motor Control
Por isso, um veículo que liga mas não acelera não possui necessariamente uma falha no motor.
Códigos relacionados à comunicação
Display, controlador, BMS ou outros módulos podem trocar informações eletronicamente.
Quando existe uma falha de comunicação, investigue:
- alimentação dos módulos;
- conectores;
- terminais;
- chicote;
- compatibilidade;
- módulos envolvidos.
Um componente ligado fisicamente não significa necessariamente que esteja comunicando corretamente.
Códigos relacionados à temperatura
Alguns sistemas monitoram temperatura em determinados componentes.
Quando existe uma indicação correspondente, registre:
- quanto tempo o veículo estava operando;
- carga;
- rota;
- subidas;
- temperatura ambiente;
- componente indicado;
- se o comportamento volta ao normal após o sistema esfriar.
Não ignore repetidamente uma indicação térmica apenas porque ela desaparece depois.
Código permanente e código intermitente
Um código pode:
- permanecer ativo;
- aparecer ocasionalmente;
- desaparecer após reinicialização;
- aparecer somente sob determinada condição.
Quando for intermitente, registre o padrão.
Por exemplo:
Erro aparece → ao virar o guidão
Isso pode direcionar atenção para chicote, conectores e regiões sujeitas a movimento.
Erro aparece → sob carga elevada
Isso pode direcionar a investigação para outro conjunto de condições.
Se o código desaparece ao desligar e ligar, o problema acabou?
Não necessariamente.
Reinicializar o sistema pode remover uma indicação temporária da tela sem eliminar a condição que provocou o evento.
Registre o código antes de reiniciar quando for seguro fazê-lo.
Se ele reaparecer, documente as condições em que isso ocorre.
Não apague informações antes de registrá-las
Antes de:
- desconectar a bateria;
- reiniciar módulos;
- alterar parâmetros;
- substituir componentes;
registre, quando possível:
- código;
- display;
- estado de carga;
- quilometragem;
- sintoma;
- condição de operação.
Essas informações podem desaparecer depois da intervenção.
Não altere parâmetros para eliminar o código
Modificar parâmetros sem compreender a causa pode:
- mascarar o problema;
- criar uma nova incompatibilidade;
- alterar o comportamento do veículo;
- dificultar o diagnóstico posterior.
Primeiro determine o significado do código para aquela configuração específica.
Não faça bypass de sensores ou proteções
Um código relacionado a sensor ou proteção não deve ser resolvido simplesmente eliminando sua função.
Não utilize como diagnóstico permanente:
- pontes entre pinos desconhecidos;
- curto de conectores;
- eliminação de sensores de segurança;
- remoção de fusíveis;
- desativação de proteções.
Identifique a causa do sinal antes da intervenção.
Use o Guia de Fiação quando o código apontar para conexão
Falhas relacionadas a comunicação ou sensores frequentemente exigem atenção aos caminhos entre componentes.
Considere:
- chicote;
- conector;
- terminal;
- pinagem;
- isolamento;
- roteamento;
- corrosão;
- aquecimento.
O Guia de Fiação explica como esses elementos participam do sistema elétrico.
Quando o código aparece depois de manutenção
Registre tudo o que foi alterado antes do aparecimento do código.
Considere:
- conectores removidos;
- cabos movimentados;
- peças substituídas;
- display alterado;
- controlador alterado;
- configurações modificadas.
Compare com a configuração anterior antes de realizar novas alterações.
Quando o código aparece depois de substituir um componente
Um componente novo não é automaticamente compatível apenas porque encaixa fisicamente.
Confirme:
- modelo;
- tensão;
- conector;
- pinagem;
- protocolo;
- versão;
- configuração.
Isso é especialmente importante na relação:
Display ↔ Controller
e:
Controller ↔ Motor / Sensors
Quando retirar o veículo de operação?
Independentemente do código apresentado, interrompa a utilização quando houver:
- falha de frenagem;
- perda imprevisível de controle;
- fumaça;
- odor de queimado;
- faíscas inesperadas;
- aquecimento severo;
- bateria deformada ou fisicamente danificada;
- cabos de potência expostos;
- conectores derretidos;
- desligamentos que possam comprometer a operação;
- outra condição potencialmente insegura.
Nessas situações, o código é apenas uma das informações do diagnóstico. A condição física do veículo tem prioridade.
Checklist para registrar um código de erro
- ☐ Vehicle ID
- ☐ Modelo do veículo
- ☐ Configuração/versão
- ☐ Modelo do display
- ☐ Modelo do controlador
- ☐ Código exatamente como exibido
- ☐ Fotografia do display
- ☐ Quilometragem
- ☐ Estado de carga indicado
- ☐ Sintoma associado
- ☐ Momento em que o código aparece
- ☐ Condições de operação
- ☐ Funções que continuam funcionando
- ☐ Alterações ou manutenção recentes
- ☐ Sistema indicado pela documentação correta
- ☐ Causa confirmada
- ☐ Intervenção realizada
- ☐ Resultado do teste
Códigos de erro em operações de frota
Em uma frota, códigos de erro podem se transformar em dados úteis de manutenção.
Um histórico estruturado pode seguir:
Vehicle ID → Mileage → Error Code → Symptom → Operating Condition → Affected System → Root Cause → Intervention → Parts → Test Result → Downtime → Vehicle Status
Com registros consistentes, a empresa pode identificar:
- códigos recorrentes;
- modelos mais afetados;
- componentes relacionados;
- faixas de quilometragem;
- condições operacionais recorrentes;
- tempo médio fora de operação;
- necessidade de peças.
Empresas que administram múltiplos veículos podem consultar as soluções de Frotas e Compras em Volume da ZORYKEN.
Código de erro e peças de reposição
Um código pode ajudar a direcionar o diagnóstico, mas não deve ser utilizado sozinho como autorização para substituir uma peça.
Depois de confirmar a causa, verifique a compatibilidade do componente necessário.
Dependendo da peça, confirme:
- modelo;
- tensão;
- corrente;
- conector;
- pinagem;
- protocolo;
- versão;
- compatibilidade com os demais sistemas.
Para componentes disponíveis, consulte a coleção de Peças da ZORYKEN.
Onde o Guia de Códigos de Erro se encaixa?
O Guia de Solução de Problemas ajuda a responder:
“Meu veículo apresentou um problema. Por onde começo?”
O Guia de Códigos de Erro responde:
“O veículo apresentou um código. Como identifico corretamente o que ele significa e para onde direciono o diagnóstico?”
Depois disso, utilize o guia correspondente ao sistema identificado.
Bateria
→ Guia de Solução de Problemas da Bateria
Carregamento
→ Guia de Solução de Problemas do Carregador
Sistema elétrico
→ Guia do Sistema Elétrico
Fiação e conectores
→ Guia de Fiação
Controlador
→ Guia do Controlador
Motor
→ Guia do Motor
Display
→ Guia de Configurações do Display
Não existe uma tabela universal de códigos de erro
Este é o princípio mais importante deste guia.
Não utilize uma tabela genérica como:
E01 = X
E02 = Y
E03 = Z
para todos os veículos elétricos.
A estrutura correta é:
Vehicle Model → Display → Controller/Firmware → Error Code → Meaning → Diagnostic Procedure
Por exemplo, antes de interpretar um código, a pergunta correta não é apenas:
“O que significa E07?”
É:
“O que significa este código no display e no sistema eletrônico instalados neste modelo específico?”
Do código à causa
Uma rotina organizada pode seguir:
Registrar o código → Identificar o veículo → Identificar display e controlador → Confirmar a documentação → Identificar o sistema → Registrar o sintoma → Inspecionar conexões → Diagnosticar → Confirmar a causa → Corrigir → Testar → Registrar → Liberar.
O código de erro é uma pista fornecida pelo sistema eletrônico. Seu valor está em direcionar uma investigação organizada, e não em substituir o diagnóstico.
Quando veículo, display, controlador, sintomas e condições de operação são registrados juntos, o código deixa de ser apenas um número no painel e passa a fazer parte de um histórico técnico útil para manutenção e suporte.
A ZORYKEN trabalha com soluções de mobilidade elétrica para o mercado brasileiro, incluindo bicicletas elétricas, scooters elétricas e motos elétricas.
Para operações empresariais, consulte também Frotas, Compra no Atacado e Compras em Volume.
