Guia de Fiação

A fiação conecta os diferentes componentes elétricos de um veículo e permite transportar energia, sinais e informações entre bateria, controlador, motor, display, sensores, comandos, iluminação e outros equipamentos.

Em bicicletas elétricas, scooters elétricas e motos elétricas, uma falha aparentemente pequena em um cabo ou conector pode produzir sintomas que parecem estar relacionados a componentes muito mais complexos. Um mau contato, por exemplo, pode causar funcionamento intermitente, aquecimento, perda de alimentação ou falha de comunicação.

Este Guia de Fiação explica como cabos, chicotes e conectores fazem parte do sistema elétrico, quais pontos devem ser observados durante inspeções e manutenção e por que identificação, roteamento, proteção e compatibilidade são essenciais.

Importante: a fiação não deve ser modificada por tentativa e erro. Cores, conectores e pinagens podem variar entre fabricantes e modelos. Utilize sempre o diagrama, a documentação e as especificações correspondentes ao veículo antes de alterar qualquer conexão.

Qual é a função da fiação?

A fiação cria caminhos elétricos entre os componentes.

Esses caminhos podem transportar:

• energia;
• sinais de controle;
• informações de sensores;
• comunicação entre módulos;
• alimentação de acessórios.

Por isso, nem todos os fios exercem a mesma função.

Uma forma simples de compreender a arquitetura é separar:

Fiação de potência → transporta energia

Fiação de sinal → transporta comandos e informações

Fiação auxiliar → alimenta iluminação e outros acessórios

Fiação dentro do sistema elétrico

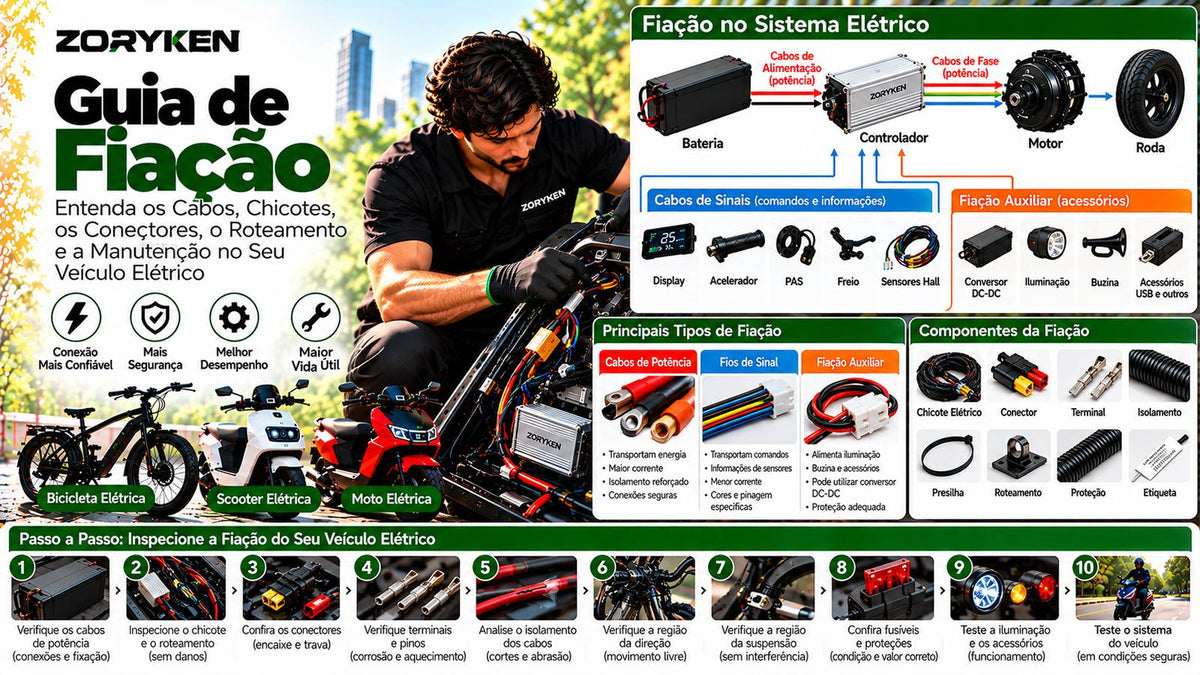

Em uma arquitetura simplificada:

Bateria → Cabos de Alimentação → Controlador → Cabos do Motor → Motor

Ao mesmo tempo:

Display / Acelerador / PAS / Freios / Sensores → Chicote de Sinais → Controlador

E, quando existe um circuito auxiliar:

Bateria / Conversor → Chicote Auxiliar → Iluminação / Buzina / Acessórios

Essas três redes podem coexistir no mesmo veículo.

1. O que é um chicote elétrico?

O chicote elétrico organiza vários fios, cabos e conectores em um conjunto.

Ele ajuda a distribuir conexões entre os diferentes componentes e a manter a fiação roteada de forma organizada pelo veículo.

Um chicote pode incluir:

• cabos de alimentação;
• fios de sinal;
• conectores;
• terminais;
• derivações;
• proteções externas;
• pontos de fixação.

Dependendo do veículo, pode existir um chicote principal e outros subconjuntos específicos.

2. Cabos de potência

Cabos de potência transportam energia entre componentes que podem demandar correntes maiores.

Exemplos podem incluir conexões entre:

• bateria e controlador;
• controlador e motor;
• bateria e sistema de distribuição;
• outros circuitos de potência.

Esses cabos precisam ser adequados à tensão, corrente, temperatura, comprimento e condições de instalação previstas pelo projeto.

3. Fios de sinal

Fios de sinal podem transportar informações elétricas utilizadas para controle ou comunicação.

Dependendo da arquitetura, podem estar associados a:

• acelerador;
• PAS;
• sensores Hall;
• sensores de freio;
• display;
• chave ou sistema de ativação;
• outros sensores.

Um fio de sinal não deve ser tratado como se fosse um cabo de alimentação.

4. Cabos de fase do motor

Em determinados motores brushless, cabos de fase conectam o controlador ao motor.

Durante uma inspeção externa, observe:

• isolamento;
• conectores;
• sinais de aquecimento;
• danos;
• esmagamento;
• atrito;
• posição;
• fixação.

Não altere combinações de cabos de fase por tentativa e erro.

A configuração precisa corresponder ao controlador, ao motor e à arquitetura instalada.

5. Fiação dos sensores Hall

Alguns motores utilizam sensores Hall e um conjunto de fios correspondente.

Esses fios transportam sinais utilizados pelo sistema de controle.

Uma falha nessa cadeia pode envolver:

• sensor;
• fio;
• conector;
• alimentação do sensor;
• controlador;
• motor.

Portanto, um sintoma associado ao sensor não confirma automaticamente defeito interno no motor.

6. Conectores

Conectores permitem unir e separar componentes sem depender de conexões permanentes.

Um conector adequado precisa manter:

• contato elétrico;
• posição dos terminais;
• isolamento;
• fixação mecânica;
• proteção compatível com a aplicação.

Durante uma inspeção, observe se o conector está completamente encaixado e se sua trava funciona corretamente.

7. Um conector que encaixa fisicamente não é necessariamente compatível

Dois conectores podem parecer iguais e ainda utilizar:

• pinagens diferentes;
• tensões diferentes;
• funções diferentes;
• protocolos diferentes;
• limites de corrente diferentes.

Por isso:

Mesmo conector físico ≠ mesma conexão elétrica.

Antes de conectar componentes, confirme função e pinagem.

8. Terminais e pinos

Dentro de muitos conectores existem terminais metálicos responsáveis pelo contato elétrico.

Verifique:

• pinos tortos;
• terminais recuados;
• oxidação;
• corrosão;
• escurecimento;
• folga;
• sinais de aquecimento.

Um conector pode parecer encaixado externamente e ainda possuir um terminal sem contato adequado.

9. Isolamento dos cabos

O isolamento impede contato elétrico indesejado com outros condutores e partes do veículo.

Procure:

• cortes;
• rachaduras;
• abrasão;
• derretimento;
• ressecamento;
• fios expostos;
• marcas de esmagamento.

Fios expostos ou isolamento severamente danificado precisam ser corrigidos antes da continuidade da operação.

10. Roteamento da fiação

Um bom roteamento evita que cabos sejam submetidos a esforços desnecessários.

A fiação deve permanecer afastada, quando aplicável, de:

• pneus;
• rodas;
• correntes;
• engrenagens;
• discos de freio;
• partes móveis da suspensão;
• bordas cortantes;
• superfícies excessivamente quentes.

O chicote também não deve ficar esticado entre dois pontos.

11. Atenção especial à região da direção

Cabos próximos ao guidão e à direção precisam acompanhar o movimento do conjunto.

Ao virar o guidão dentro da faixa normal de movimento, verifique se nenhum cabo:

• fica excessivamente tensionado;
• é esmagado;
• é puxado do conector;
• interfere com a direção;
• entra em contato inadequado com outros componentes.

Uma instalação aparentemente correta com o guidão reto pode apresentar problema quando a direção é movimentada.

12. Atenção à suspensão

A suspensão altera a posição relativa entre componentes durante compressão e retorno.

Cabos próximos a ela precisam possuir roteamento que permita esse movimento sem:

• esticar;
• dobrar excessivamente;
• esmagar;
• raspar;
• entrar em contato com roda ou pneu.

Para compreender o sistema mecânico relacionado, consulte o Guia de Suspensão.

13. Fixação do chicote

Presilhas, suportes e outras formas de fixação ajudam a manter o chicote na posição correta.

A fixação deve impedir movimento excessivo sem esmagar ou danificar o cabo.

Verifique se:

• as presilhas permanecem instaladas;
• não existem cabos soltos;
• não existe pressão excessiva sobre o isolamento;
• o chicote não está apoiado sobre uma borda cortante.

14. Vibração

Veículos estão sujeitos a vibração durante a operação.

Com o tempo, vibração pode contribuir para:

• conectores parcialmente soltos;
• atrito do chicote;
• fadiga em pontos de flexão;
• movimento de terminais;
• falhas intermitentes.

Por isso, fixação e roteamento fazem parte da confiabilidade elétrica.

15. Corrosão

Umidade e contaminantes podem contribuir para corrosão em terminais e conectores.

Procure alterações como:

• depósitos;
• oxidação;
• mudança de cor;
• contato irregular;
• danos nos terminais.

Apenas reconectar repetidamente um terminal corroído pode não resolver a causa.

16. Água e umidade

Não presuma que todos os conectores sejam completamente impermeáveis.

Depois de exposição incomum à água, observe:

• conectores;
• vedações;
• chicotes;
• pontos de entrada dos cabos;
• comportamento elétrico do veículo.

Evite direcionar jatos de alta pressão para conectores, módulos e passagens de cabos.

17. Aquecimento em cabos e conectores

Um cabo ou conector excessivamente quente pode indicar uma condição que exige investigação.

Possíveis fatores incluem:

• mau contato;
• terminal solto;
• corrosão;
• resistência elevada;
• conector inadequado;
• corrente incompatível;
• cabo inadequado;
• problema em outro componente do circuito.

Não substitua apenas o plástico derretido sem investigar por que ocorreu o aquecimento.

18. Por que um mau contato gera calor?

Uma conexão inadequada pode apresentar resistência elétrica maior do que a prevista.

Quando existe corrente passando por esse ponto, parte da energia pode ser dissipada na forma de calor.

Isso ajuda a explicar por que um terminal aparentemente pequeno pode apresentar:

• escurecimento;
• deformação;
• derretimento;
• odor;
• funcionamento intermitente.

O reparo deve corrigir tanto o dano quanto a causa.

19. Bitola do cabo

A seção do condutor precisa ser adequada à aplicação.

Não existe uma única bitola correta para toda a fiação do veículo.

A seleção depende de fatores como:

• corrente;
• comprimento;
• temperatura;
• tipo de condutor;
• isolamento;
• instalação;
• circuito.

Por isso, não substitua um cabo de potência por um fio visualmente semelhante sem confirmar sua especificação.

20. Cores dos fios

Cores podem ajudar na identificação, mas não constituem um padrão universal para todos os veículos elétricos.

Não conclua automaticamente que:

“vermelho sempre é esta função”

ou:

“azul sempre corresponde a este sinal”.

A identificação correta deve utilizar:

• diagrama;
• pinagem;
• documentação;
• identificação dos conectores;
• procedimentos de medição adequados.

21. Etiquetas e identificação

Em manutenção, identificar conectores antes de desmontar ajuda a evitar erros durante a remontagem.

Dependendo do procedimento, registre:

• origem;
• destino;
• posição;
• orientação;
• função;
• fotografia da instalação original.

Em frotas, padronizar essa identificação pode facilitar intervenções futuras.

22. Pinagem

A pinagem descreve a função atribuída aos terminais de um conector.

Dois conectores com o mesmo número de pinos podem utilizar pinagens completamente diferentes.

Antes de substituir um componente, confirme:

• número de pinos;
• posição;
• função;
• tensão;
• sinal;
• compatibilidade.

Não utilize apenas o formato externo do plug como critério de compatibilidade.

23. Emendas

Quando uma reparação de chicote é tecnicamente prevista, a conexão precisa ser apropriada à função do circuito e às condições de operação.

Uma emenda inadequada pode introduzir:

• resistência;
• fragilidade mecânica;
• entrada de umidade;
• mau contato;
• aquecimento;
• falhas intermitentes.

Não considere fios simplesmente torcidos e cobertos de forma improvisada como reparo definitivo.

24. Reparar ou substituir o chicote?

A decisão depende da extensão e localização do dano.

Um dano isolado e reparável é diferente de um chicote com:

• múltiplos pontos queimados;
• corrosão extensa;
• diversas emendas anteriores;
• isolamento deteriorado em várias regiões;
• conectores incompatíveis;
• danos mecânicos extensos.

Antes de reparar, considere a confiabilidade do conjunto depois da intervenção.

25. Fusíveis e a fiação

Fusíveis e outros dispositivos de proteção fazem parte da relação entre fonte de energia e circuito.

Se um fusível abre repetidamente, investigue o circuito.

Possíveis causas podem envolver:

• curto-circuito;
• cabo danificado;
• conector;
• componente defeituoso;
• modificação inadequada.

Não substitua um fusível por fio ou outro elemento destinado a eliminar sua função de proteção.

26. Continuidade: o que ela pode mostrar?

Em procedimentos técnicos, um teste de continuidade pode ajudar a verificar se existe um caminho elétrico entre pontos específicos.

Entretanto:

Continuidade ≠ circuito confirmado como saudável em todas as condições.

Um condutor pode apresentar continuidade e ainda possuir:

• mau contato;
• resistência elevada;
• falha intermitente;
• problema que aparece apenas sob carga;
• dano próximo a um conector.

Além disso, medições precisam ser realizadas na condição elétrica adequada e com o instrumento corretamente configurado.

27. Falhas intermitentes

Falhas que aparecem e desaparecem podem ser particularmente difíceis de localizar.

Considere registrar se o problema ocorre:

• ao virar o guidão;
• ao passar por irregularidades;
• durante aceleração;
• sob carga;
• depois de chuva;
• quando o sistema aquece;
• em uma posição específica do veículo.

Essas condições podem ajudar a localizar cabos, conectores ou pontos de movimento relacionados ao sintoma.

28. Não movimente cabos energizados indiscriminadamente

Embora uma falha possa mudar quando um chicote se movimenta, isso não significa que seja seguro manipular conexões de potência com o sistema energizado.

O diagnóstico deve seguir um procedimento apropriado para o circuito.

Evite:

• desconectar plugs de potência sob carga;
• provocar curto entre terminais;
• usar objetos metálicos para testar contatos;
• perfurar isolamento sem procedimento apropriado;
• fazer pontes entre pinos desconhecidos.

29. Modificações e acessórios

Adicionar iluminação, alarme, USB ou outro equipamento modifica a carga de algum circuito.

Antes de instalar acessórios, confirme:

• tensão necessária;
• corrente;
• fonte de alimentação correta;
• proteção;
• capacidade do circuito;
• roteamento;
• conectores;
• compatibilidade com o veículo.

Não escolha um fio apenas porque está próximo do local onde o acessório será instalado.

30. Checklist de inspeção da fiação

• ☐ Chicote principal identificado
• ☐ Cabos de potência em boas condições
• ☐ Fios de sinal sem danos aparentes
• ☐ Isolamento sem cortes ou abrasão
• ☐ Sem condutores expostos
• ☐ Conectores completamente encaixados
• ☐ Travas dos conectores funcionando
• ☐ Terminais sem corrosão
• ☐ Sem sinais de aquecimento
• ☐ Chicote corretamente roteado
• ☐ Cabos afastados de rodas e pneus
• ☐ Cabos afastados de partes móveis
• ☐ Região da direção verificada
• ☐ Região da suspensão verificada
• ☐ Pontos de fixação em boas condições
• ☐ Sem adaptações improvisadas
• ☐ Alterações anteriores documentadas

Quando retirar o veículo de operação?

Interrompa a utilização e encaminhe o veículo para avaliação quando houver:

• fio de potência exposto;
• conector derretido;
• odor de queimado;
• fumaça;
• faíscas inesperadas;
• aquecimento severo;
• curto-circuito aparente;
• chicote preso em parte móvel;
• danos que possam provocar perda imprevisível de alimentação;
• falha elétrica que possa afetar o controle do veículo.

Não continue operando o veículo apenas porque a falha desapareceu temporariamente.

Fiação em operações de frota

Em frotas, registrar intervenções no chicote ajuda a evitar que reparos anteriores sejam confundidos com a configuração original do veículo.

Um registro pode incluir:

• Vehicle ID;
• modelo do veículo;
• circuito afetado;
• local do chicote;
• conector;
• sintoma;
• tipo de dano;
• causa confirmada;
• reparo realizado;
• componente substituído;
• data;
• responsável;
• resultado do teste;
• status do veículo.

Com esse histórico, a empresa pode identificar padrões relacionados a vibração, água, rota, movimento da direção, suspensão ou intervenções anteriores.

Empresas que administram múltiplos veículos podem consultar as soluções de Frotas e Compras em Volume da ZORYKEN.

Fiação e peças de reposição

Ao substituir cabos, conectores ou chicotes, confirme:

• aplicação;
• circuito;
• conector;
• pinagem;
• seção do condutor;
• isolamento;
• comprimento;
• roteamento;
• compatibilidade elétrica;
• compatibilidade mecânica.

Para componentes disponíveis, consulte a coleção de Peças da ZORYKEN.

Fiação e os demais componentes do sistema

A fiação é uma camada de conexão do sistema elétrico.

Por isso, este guia deve ser utilizado em conjunto com conteúdos específicos sobre os componentes conectados.

Guia do Sistema Elétrico
Explica a arquitetura geral de alimentação, controle, sinais e proteção.

Guia da Bateria
Explica armazenamento de energia, capacidade, BMS e cuidados com a bateria.

Guia do Controlador
Explica como o controlador gerencia energia e sinais.

Guia do Motor
Explica motor, potência, sensores e integração com a propulsão.

Guia de Configurações do Display
Explica a interface, informações e configurações disponíveis ao usuário.

Guia de Suspensão
Ajuda a compreender regiões móveis que também precisam ser consideradas durante o roteamento do chicote.

Guia de Fiação não é um diagrama elétrico universal

Este conteúdo responde principalmente:

“Como a fiação de um veículo elétrico é organizada, quais são seus principais elementos e o que deve ser inspecionado?”

Ele não fornece uma pinagem universal para veículos ZORYKEN.

Também não define:

• uma cor universal para cada função;
• uma bitola universal de cabo;
• uma posição universal de conectores;
• uma pinagem universal de controlador;
• uma sequência universal de fios do motor.

Esses dados pertencem ao modelo e ao componente específico.

Inspecione a conexão, não apenas o componente

Uma abordagem organizada pode seguir:

Identificar o circuito → Identificar origem e destino → Inspecionar o cabo → Verificar roteamento → Verificar conectores → Verificar terminais → Procurar corrosão e aquecimento → Confirmar a causa → Reparar ou substituir corretamente → Testar → Registrar → Liberar.

A fiação funciona como a rede que conecta todo o sistema elétrico. Uma bateria, controlador, motor ou sensor em boas condições não consegue funcionar corretamente se a conexão entre eles estiver comprometida.

Por isso, cabos, chicotes e conectores devem fazer parte da manutenção e do diagnóstico, e não ser considerados apenas depois que todos os componentes principais já foram substituídos.

A ZORYKEN trabalha com soluções de mobilidade elétrica para o mercado brasileiro, incluindo bicicletas elétricas, scooters elétricas e motos elétricas.

Para operações empresariais, consulte também Frotas, Compra no Atacado e Compras em Volume.
