O controlador é um dos principais componentes eletrônicos de um veículo elétrico. Ele atua entre bateria, motor e diferentes comandos do veículo, utilizando sinais recebidos de componentes como acelerador, sensores, display e sistema de freio para controlar a entrega de energia ao motor.
Embora muitas vezes fique instalado em uma área pouco visível, o controlador participa diretamente da resposta do veículo, da comunicação entre componentes e de determinadas funções de proteção e gerenciamento do sistema.
Este Guia do Controlador explica o que é um controlador de veículo elétrico, como ele se relaciona com os demais componentes, quais especificações precisam ser compatíveis, o que pode ser verificado externamente e quando uma condição deve ser encaminhada para diagnóstico técnico.
Importante: controladores não são componentes universais. Tensão, corrente, motor, sensores, conectores, protocolo de comunicação e configuração podem variar entre veículos. Não substitua, reprograme ou altere parâmetros técnicos sem confirmar a compatibilidade com o sistema instalado.
O que é o controlador de um veículo elétrico?
De forma simplificada, o controlador administra como a energia elétrica disponível é utilizada pelo sistema de propulsão.
Uma arquitetura típica pode ser representada por:
Bateria → Controlador → Motor
Ao mesmo tempo, o controlador pode receber ou trocar informações com:
Display / Acelerador / PAS / Sensores / Freios / Outros Comandos
A configuração exata depende do veículo.
Por isso, o controlador deve ser entendido como parte de um sistema integrado, e não apenas como uma “caixa entre a bateria e o motor”.
Qual é a função do controlador?
Dependendo do projeto, o controlador pode participar de funções como:
- gerenciamento da alimentação do motor;
- interpretação do comando do acelerador;
- interpretação de sensores de assistência ao pedal;
- comunicação com o display;
- resposta a sinais de corte dos freios;
- processamento de sinais do motor;
- controle de diferentes modos de operação;
- detecção de determinadas condições anormais;
- comunicação de códigos ou estados ao display.
Nem todos os controladores oferecem todas essas funções.
Controlador, bateria e motor formam um sistema
Para compreender o controlador, é importante evitar analisar cada componente isoladamente.

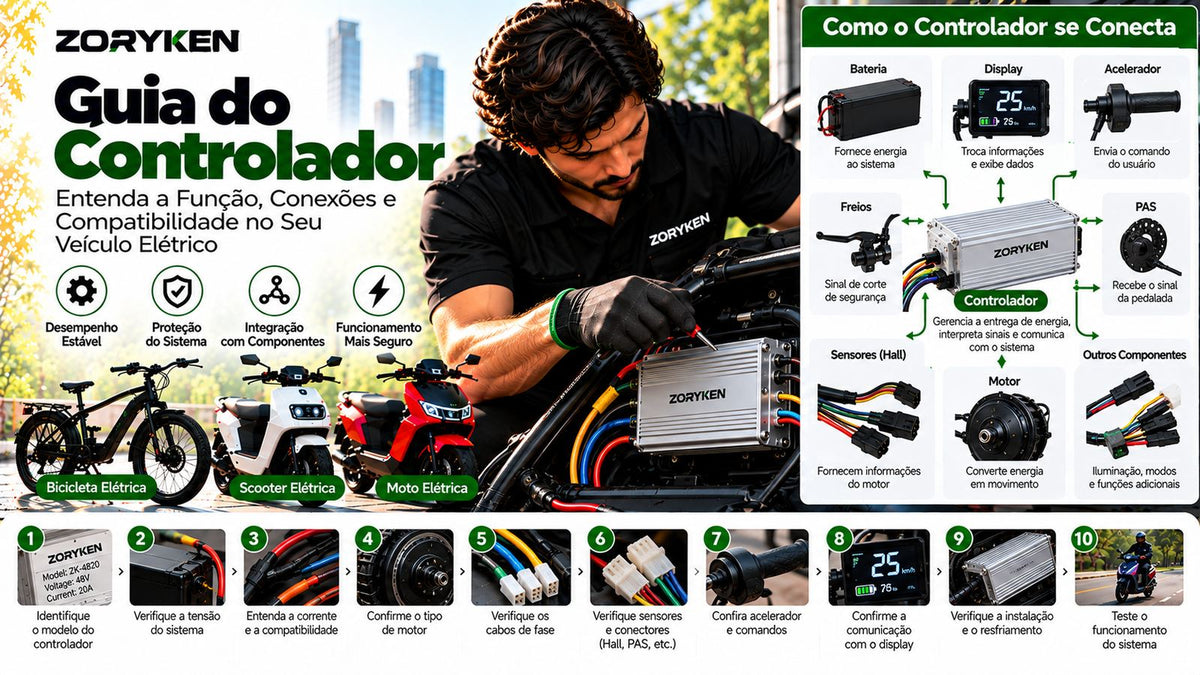

O sistema pode ser visualizado como:
Bateria → fornece energia
Controlador → gerencia a entrega
Motor → converte energia elétrica em movimento
Ao redor desse conjunto existem componentes que enviam comandos ou informações.
Por exemplo:
Acelerador → Controlador → Motor
ou, em uma bicicleta elétrica com assistência:
PAS / Sensor → Controlador → Motor
Quando existe comunicação integrada:
Display ↔ Controlador ↔ Motor
Essa arquitetura explica por que um sintoma percebido no motor nem sempre significa que o motor é a origem da falha.
1. Identifique o controlador instalado
Antes de qualquer diagnóstico ou substituição, identifique o componente.
Quando disponível, registre:
- fabricante;
- modelo;
- código;
- tensão nominal;
- corrente ou especificações elétricas indicadas;
- tipo de motor compatível;
- conectores;
- versão;
- outras informações presentes na etiqueta.
Fotografar a etiqueta e os conectores antes de qualquer intervenção também pode ajudar na identificação futura.
2. Verifique a tensão do sistema
Um dos primeiros pontos de compatibilidade é a tensão elétrica.
Veículos elétricos podem utilizar diferentes arquiteturas, como 36 V, 48 V, 60 V, 72 V ou outras configurações.
Esses números são exemplos de arquiteturas encontradas no mercado, e não especificações universais dos veículos ZORYKEN.
Um controlador projetado para determinado sistema não deve ser instalado em outro apenas porque os conectores parecem semelhantes.
A compatibilidade precisa ser confirmada entre:
Bateria ↔ Controlador ↔ Motor ↔ Demais componentes eletrônicos
3. Entenda a importância da corrente
Além da tensão, controladores possuem limites e características relacionadas à corrente elétrica.
A corrente participa da forma como o sistema entrega energia ao motor e deve permanecer dentro da arquitetura prevista para o veículo.
Não utilize a lógica:
“Um controlador de corrente maior sempre melhora o desempenho.”
Aumentar a capacidade ou alterar parâmetros sem avaliar todo o sistema pode elevar a exigência sobre:
- bateria;
- BMS;
- motor;
- cabos;
- conectores;
- componentes eletrônicos;
- sistema térmico.
O controlador deve ser compatível com o projeto completo do veículo.
4. Controlador e tipo de motor precisam ser compatíveis
Não basta verificar tensão e potência nominal.
O controlador precisa ser adequado à tecnologia e aos sinais utilizados pelo motor.
Dependendo do sistema, podem existir diferenças relacionadas a:
- tipo de motor;
- fases;
- sensores;
- sequência de sinais;
- conectores;
- comunicação;
- configuração eletrônica.
Um componente fisicamente conectável não é necessariamente eletricamente ou logicamente compatível.
5. O que são os cabos de fase?
Em determinados motores brushless, o controlador utiliza conexões de fase para fornecer energia ao motor.
Esses cabos normalmente transportam correntes relevantes durante a operação.
Durante uma inspeção externa, observe:
- conectores;
- isolamento;
- sinais de aquecimento;
- escurecimento;
- deformação;
- conexões soltas;
- danos físicos.
Não altere combinações de cabos como método de tentativa e erro sem o procedimento correspondente ao sistema.
6. Sensores Hall e outros sinais do motor
Alguns motores utilizam sensores para fornecer ao controlador informações relacionadas à posição ou ao movimento do rotor.
Dependendo da arquitetura, uma falha em:
- sensor;
- chicote;
- conector;
- alimentação;
- controlador;
pode produzir sintomas semelhantes.
Por isso, um erro associado ao sistema do motor não deve resultar automaticamente na substituição do motor ou do controlador.
7. Controlador e acelerador
Nos veículos equipados com acelerador, o comando normalmente envia um sinal ao sistema de controle.
Quando existe uma resposta anormal do acelerador, diferentes componentes podem estar envolvidos:
- acelerador;
- cabos;
- conectores;
- controlador;
- alimentação;
- configuração do sistema.
Evite substituir o controlador apenas porque o veículo não responde ao acelerador.
O diagnóstico deve identificar onde o sinal deixa de ser recebido ou processado corretamente.
8. Controlador e PAS
Em bicicletas elétricas com sistema de assistência ao pedal, um sensor PAS pode enviar informações relacionadas à pedalada.
O controlador utiliza essas informações conforme a lógica definida para o veículo.
Uma falha de assistência pode estar relacionada a:
- sensor PAS;
- posição do sensor;
- cabo;
- conector;
- display;
- controlador;
- configuração.
Mais uma vez, o sintoma não identifica sozinho o componente defeituoso.
9. Controlador e sensores de freio
Alguns veículos possuem sinais associados ao acionamento dos freios.
Dependendo do projeto, esses sinais podem informar ao controlador que uma condição de frenagem está ocorrendo.
Se um sinal de corte permanecer ativo indevidamente, o motor pode não responder mesmo que bateria, controlador e motor estejam em boas condições.
Por isso, em um veículo que liga normalmente mas não fornece tração, o sistema de freio também pode fazer parte do diagnóstico.
10. Controlador e display
Em sistemas integrados, o display pode trocar dados e comandos com o controlador.
Essa relação pode envolver:
- estado do sistema;
- modos;
- níveis de assistência;
- velocidade;
- informações da bateria;
- códigos de erro;
- configurações autorizadas.
Um display que liga não confirma, sozinho, que toda a comunicação com o controlador está funcionando corretamente.
Para entender as funções normais da interface, consulte o Guia de Configurações do Display.
11. Controlador e bateria
A bateria fornece energia ao sistema, mas também possui características e limites próprios.
Dependendo da arquitetura, bateria e BMS podem participar da proteção contra determinadas condições elétricas.
Se o veículo desligar sob carga, por exemplo, diferentes hipóteses podem precisar ser consideradas:
- estado da bateria;
- BMS;
- conexões;
- controlador;
- motor;
- carga aplicada;
- temperatura.
Não conclua que o controlador está defeituoso apenas com base em um desligamento.
Para a bateria, consulte o Guia da Bateria e o Guia de Solução de Problemas da Bateria.
12. Onde o controlador costuma ser instalado?
A localização varia conforme o projeto.
Ele pode ficar:
- dentro de uma estrutura;
- sob uma cobertura;
- próximo à bateria;
- sob o assento;
- em um compartimento técnico;
- em outra área definida pelo fabricante.
Não escolha uma nova posição de instalação apenas pela conveniência.
O projeto pode considerar:
- ventilação;
- dissipação térmica;
- proteção contra água;
- comprimento dos cabos;
- vibração;
- fixação;
- distância de outros componentes.
13. Temperatura do controlador
Controladores dissipam calor durante a operação.
A temperatura pode variar conforme:
- carga;
- corrente;
- subidas;
- peso transportado;
- velocidade;
- temperatura ambiente;
- ventilação;
- condição do sistema.
A presença de calor, isoladamente, não confirma uma falha.
Entretanto, aquecimento anormal acompanhado de perda de desempenho, odor, desligamento, deformação ou outro comportamento incomum exige avaliação.
14. Proteção contra água
Um controlador pode possuir determinado nível de proteção construtiva, mas isso não significa que todo controlador possa ser submerso ou receber água sob pressão.
Durante inspeções, observe:
- vedações;
- conectores;
- passagem de cabos;
- corrosão;
- umidade;
- sinais de entrada de água.
Depois de lavagem intensa, chuva ou exposição incomum, um comportamento elétrico diferente deve ser investigado antes de continuar a operação.
15. Conectores merecem atenção especial
Muitos problemas atribuídos ao controlador podem ter origem em conexões.
Durante uma inspeção externa, procure:
- conector parcialmente solto;
- pino danificado;
- corrosão;
- umidade;
- isolamento danificado;
- deformação por calor;
- cabo tensionado;
- sinais de reparo inadequado.
Não force conectores incompatíveis.
Conectores visualmente semelhantes podem possuir pinagem ou função diferente.
16. O controlador precisa de manutenção?
Controladores normalmente não possuem a mesma manutenção mecânica periódica de componentes como pneus ou freios.
Entretanto, o sistema ao redor pode ser acompanhado preventivamente.
Verifique periodicamente:
- fixação;
- cabos;
- conectores;
- isolamento;
- ventilação;
- sinais de água;
- corrosão;
- deformação;
- sinais de superaquecimento.
Não abra o controlador apenas para realizar uma inspeção de rotina.
17. Sintomas que podem envolver o controlador
Dependendo do sistema, alguns sintomas podem incluir:
- veículo liga, mas o motor não responde;
- motor funciona de forma irregular;
- perda intermitente de tração;
- código de erro;
- desligamento sob determinadas condições;
- falha de comunicação;
- resposta incorreta de modos;
- aquecimento anormal.
Esses sintomas não provam que o controlador está defeituoso.
Eles indicam que o controlador faz parte da cadeia de diagnóstico.
18. O veículo liga, mas não acelera
Uma sequência de diagnóstico deve considerar o sistema inteiro.
Dependendo do veículo:
Bateria → Alimentação → Display/Chave → Freio → Acelerador/PAS → Controlador → Motor
Uma falha em qualquer etapa pode resultar em ausência de tração.
Trocar o controlador sem testar essa cadeia pode substituir um componente em boas condições e manter o defeito original.
19. O motor apresenta funcionamento irregular
Se o motor vibrar, perder sincronismo, produzir ruído elétrico incomum ou apresentar funcionamento irregular, diferentes áreas podem estar envolvidas.
Entre elas:
- fases do motor;
- sensores;
- conectores;
- cabos;
- controlador;
- motor.
Não utilize combinações aleatórias de fios como método de diagnóstico.
20. O controlador está aquecendo
Primeiro diferencie:
Aquecimento operacional
de:
Superaquecimento anormal.
Observe se o aquecimento ocorre junto com:
- redução de desempenho;
- desligamento;
- odor;
- deformação;
- conector aquecido;
- erro no display;
- carga incomum.
Registre as condições em que o problema aparece. Isso ajuda a reproduzir o sintoma durante o diagnóstico.
21. Códigos de erro e controlador
O display pode apresentar um código relacionado a uma condição detectada pelo sistema.
Entretanto, não existe uma tabela universal de códigos válida para todos os controladores.
Antes de interpretar um código, identifique:
- modelo do veículo;
- modelo do display;
- modelo do controlador;
- código exato;
- condição em que apareceu.
Um código com o mesmo número pode representar condições diferentes em sistemas diferentes.
22. Posso instalar um controlador mais potente?
A substituição por um controlador de especificação diferente não deve ser tratada como uma simples atualização de desempenho.
Uma mudança pode afetar a compatibilidade com:
- bateria;
- BMS;
- motor;
- cabos;
- conectores;
- display;
- sensores;
- sistema térmico;
- características originais do veículo.
Utilize componentes compatíveis com a configuração prevista para o modelo.
23. Posso trocar um controlador por outro da mesma tensão?
A mesma tensão não garante compatibilidade.
Também podem precisar ser compatíveis:
- corrente;
- tipo de motor;
- sensores;
- pinagem;
- acelerador;
- PAS;
- sinais de freio;
- display;
- protocolo de comunicação;
- configuração.
Portanto:
Mesma tensão ≠ controlador equivalente.
24. Não altere parâmetros técnicos por tentativa e erro
Alguns sistemas permitem programação ou configuração do controlador.
Parâmetros podem estar relacionados a:
- corrente;
- motor;
- sensores;
- resposta;
- proteções;
- outros comportamentos do sistema.
Esses valores devem corresponder ao projeto do veículo.
Não copie configurações de outro modelo apenas porque ele utiliza um motor com potência nominal semelhante.
25. Não utilize o controlador para contornar proteções
Proteções existentes no sistema fazem parte da arquitetura do veículo.
Não faça pontes, bypasses ou alterações destinadas a desativar proteções para manter um veículo funcionando apesar de uma falha.
Quando uma proteção é acionada repetidamente, investigue a causa.
Eliminar o sinal sem resolver o problema pode transferir o risco para outro componente.
Quando interromper a operação?
Retire o veículo de operação para avaliação quando houver:
- odor de componente queimado;
- fumaça;
- conector derretido;
- isolamento severamente danificado;
- entrada significativa de água;
- desligamentos repetidos;
- perda imprevisível de tração;
- comportamento inesperado do motor;
- aquecimento anormal acompanhado de falha;
- dano físico no controlador.
Nessas condições, continuar utilizando o veículo para “ver se melhora” não é uma estratégia de diagnóstico.
Checklist de inspeção externa do controlador
- ☐ Controlador identificado
- ☐ Etiqueta registrada
- ☐ Fixação verificada
- ☐ Cabos sem danos aparentes
- ☐ Conectores corretamente encaixados
- ☐ Sem sinais relevantes de corrosão
- ☐ Sem sinais de entrada de água
- ☐ Sem deformação térmica
- ☐ Sem odor anormal
- ☐ Área de instalação em condição adequada
- ☐ Sintomas e códigos registrados
Checklist antes de substituir um controlador
- ☐ Tensão confirmada
- ☐ Corrente/especificação confirmada
- ☐ Motor compatível
- ☐ Sensores compatíveis
- ☐ Conectores confirmados
- ☐ Pinagem confirmada
- ☐ Display compatível
- ☐ Acelerador/PAS compatíveis
- ☐ Sinais de freio compatíveis
- ☐ Protocolo de comunicação confirmado, quando aplicável
- ☐ Configuração correspondente ao veículo
- ☐ Causa da falha anterior identificada
Por que identificar a causa antes da substituição?
Se um controlador falhou por causa de outro problema no sistema, instalar uma nova unidade sem corrigir a causa pode resultar em nova falha.
Antes da substituição, investigue fatores como:
- curto ou dano em cabos;
- conectores superaquecidos;
- motor com condição anormal;
- entrada de água;
- sobrecarga;
- componente incompatível;
- modificação anterior.
A pergunta correta não é apenas:
“O controlador está funcionando?”
Também é:
“Se ele falhou, por que falhou?”
Controladores em operações de frota
Em uma frota, o histórico do controlador pode ajudar a identificar falhas recorrentes e diferenças entre unidades.
Um registro pode incluir:
- Vehicle ID;
- modelo do veículo;
- modelo do controlador;
- tensão;
- especificação;
- data de instalação;
- quilometragem;
- códigos de erro;
- sintomas;
- diagnóstico;
- intervenções;
- substituições;
- responsável;
- status do veículo.
Quando várias unidades apresentam o mesmo sintoma, o histórico pode ajudar a identificar relações com modelo, rota, carga, exposição ambiental ou outro fator operacional.
Empresas que administram múltiplos veículos podem consultar as soluções de Frotas e Compras em Volume da ZORYKEN.
Controlador, características do veículo e regulamentação
O controlador participa diretamente do funcionamento do sistema de propulsão. Por isso, alterações que modifiquem características originais do veículo não devem ser tratadas da mesma forma que uma simples preferência de interface.
No Brasil, a Resolução CONTRAN nº 996/2023 estabelece definições e regras aplicáveis a ciclomotores, bicicletas elétricas e equipamentos de mobilidade individual autopropelidos, utilizando características técnicas para diferenciar categorias.
Assim, alterações de controlador que possam modificar características relevantes do veículo precisam ser avaliadas considerando a configuração técnica original e as regras correspondentes à categoria.
Para classificação e circulação no Brasil, consulte os conteúdos específicos de Regulamentação da ZORYKEN e as normas oficiais aplicáveis.
O Guia do Controlador não é um guia de solução de problemas
Este guia responde principalmente:
“O que é o controlador, com quais componentes ele trabalha, quais especificações precisam ser compatíveis e o que deve ser observado?”
Quando a pergunta passa a ser:
“O veículo apresenta uma falha; como identificar se a origem está no controlador ou em outro componente?”
o Search Intent muda para diagnóstico.
Esse tema deve ser tratado em um futuro Guia de Solução de Problemas do Controlador, evitando transformar este conteúdo em uma lista extensa de sintomas e tentativas de reparo.
Entenda o controlador como parte do sistema
A melhor forma de trabalhar com um controlador é evitar a lógica de substituição por tentativa.
Utilize uma sequência como:
Identificar → Confirmar especificações → Inspecionar → Entender o sintoma → Avaliar o sistema → Diagnosticar → Corrigir a causa → Testar → Registrar → Liberar.
O controlador conecta diferentes partes da arquitetura elétrica do veículo. Quanto melhor forem identificadas essas relações, menor a chance de substituir componentes desnecessariamente ou criar incompatibilidades.
A ZORYKEN trabalha com soluções de mobilidade elétrica para o mercado brasileiro, incluindo bicicletas elétricas, scooters elétricas e motos elétricas.
Para operações empresariais, consulte também Frotas, Compra no Atacado e Compras em Volume. Para componentes disponíveis, consulte Peças.
