O sistema elétrico conecta os principais componentes responsáveis por armazenar energia, distribuir alimentação, interpretar comandos, controlar o motor e operar funções auxiliares de um veículo elétrico.
Em bicicletas elétricas, scooters elétricas e motos elétricas, a arquitetura pode variar significativamente entre modelos. Mesmo assim, muitos sistemas podem ser compreendidos a partir de quatro funções principais: alimentação, controle, sinais e proteção.

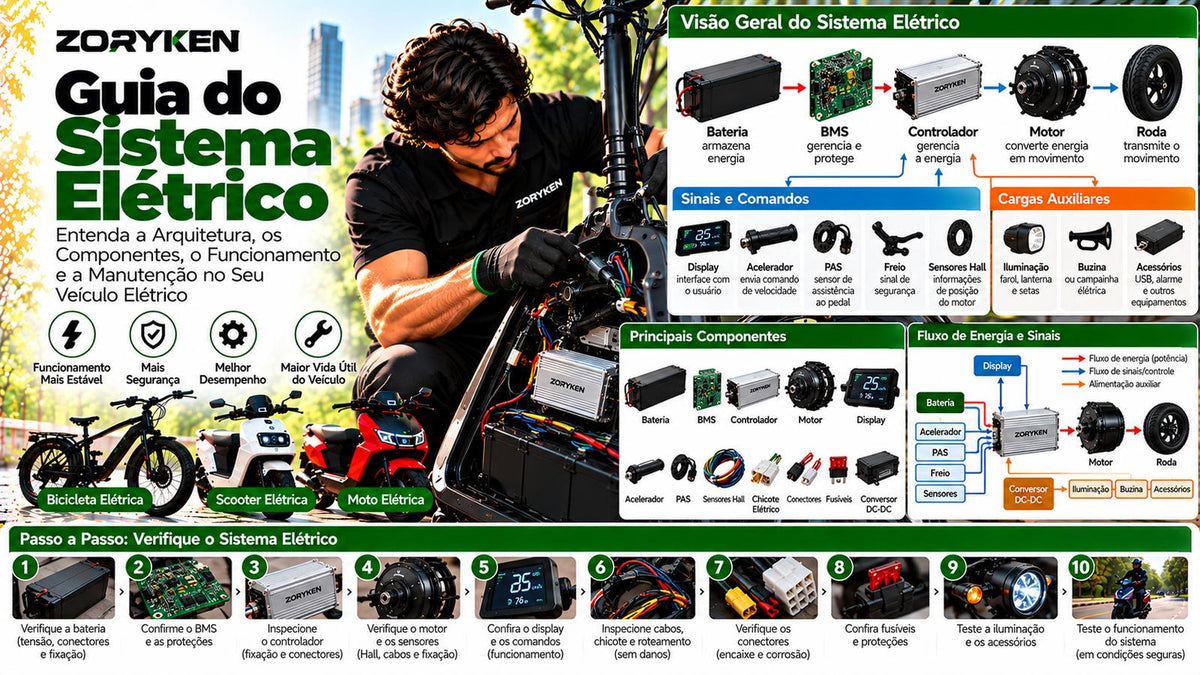

Este Guia do Sistema Elétrico apresenta uma visão geral dessa arquitetura, explica como bateria, BMS, controlador, motor, display, sensores, comandos, cabos e conectores trabalham em conjunto e mostra quais pontos devem ser observados durante inspeções e manutenção.
Importante: este é um guia de compreensão e inspeção do sistema. Ele não substitui diagramas elétricos, procedimentos de diagnóstico ou especificações correspondentes ao modelo do veículo. Não altere conexões, proteções ou parâmetros elétricos por tentativa e erro.
O que faz parte do sistema elétrico?
Dependendo do veículo, o sistema pode incluir:
- bateria;
- BMS — Battery Management System;
- controlador;
- motor;
- display;
- chave ou sistema de ativação;
- acelerador;
- PAS — sensor de assistência ao pedal;
- sensores Hall;
- sensores de freio;
- conversores de tensão;
- fusíveis e outros dispositivos de proteção;
- iluminação;
- buzina ou campainha elétrica, quando aplicável;
- setas;
- cabos;
- chicotes;
- conectores;
- outros módulos eletrônicos.
Nem todos os veículos utilizam todos esses componentes.
Uma forma simples de entender a arquitetura elétrica
O sistema pode ser dividido em quatro grupos:
1. Alimentação
Bateria → proteção → distribuição de energia
2. Controle
Controlador → gerenciamento do motor e de funções relacionadas
3. Sinais
Acelerador / PAS / Freios / Sensores / Display → informações e comandos
4. Cargas elétricas
Motor / Iluminação / Display / Buzina / Outros equipamentos
Essa divisão ajuda a localizar uma falha sem assumir imediatamente que o componente que deixou de funcionar é necessariamente a origem do problema.
1. Bateria: a fonte de energia
A bateria armazena a energia utilizada pelo veículo.
Suas principais especificações podem incluir:
- tensão nominal — V;
- capacidade — Ah;
- energia — Wh;
- corrente disponível;
- tipo de célula;
- configuração do sistema;
- conectores.
A bateria precisa ser compatível com o restante da arquitetura elétrica.
Para informações específicas sobre esse componente, consulte o Guia da Bateria.
2. BMS: gerenciamento e proteção da bateria
Em muitas baterias de lítio existe um BMS — Battery Management System.
Dependendo do sistema, o BMS pode monitorar e participar da proteção relacionada a condições como:
- tensão das células;
- sobrecarga;
- descarga excessiva;
- corrente;
- temperatura;
- balanceamento.
O BMS faz parte da bateria, mas seu comportamento pode afetar todo o veículo.
Por exemplo, uma interrupção de saída da bateria pode ser percebida pelo usuário como:
“o veículo desligou”
ou:
“o motor parou”.
Isso não confirma automaticamente uma falha no controlador ou no motor.
3. Controlador: gerenciamento da energia
O controlador é um dos principais pontos de integração do sistema.
De forma simplificada:
Bateria → Controlador → Motor
Ao mesmo tempo, ele pode receber sinais de:
- acelerador;
- PAS;
- freios;
- sensores Hall;
- display;
- outros comandos.
Portanto, o controlador conecta a parte de potência à parte de controle.
Para entender tensão, corrente, sinais, conectores e compatibilidade, consulte o Guia do Controlador.
4. Motor: energia elétrica transformada em movimento
O motor converte energia elétrica em movimento mecânico.
A cadeia principal pode ser representada como:
Bateria → Controlador → Motor → Roda / Transmissão → Movimento
Dependendo do projeto, o veículo pode utilizar:
- hub motor;
- mid-drive;
- outra arquitetura de propulsão.
O motor precisa ser compatível com controlador, tensão, sensores, montagem e demais componentes do sistema.
Para aprofundar esse componente, consulte o Guia do Motor.
5. Display: interface entre veículo e usuário
O display pode apresentar informações e, dependendo do sistema, participar da comunicação com o controlador.
Entre as informações possíveis estão:
- velocidade;
- nível de bateria;
- ODO;
- TRIP;
- modo de operação;
- nível de assistência;
- iluminação;
- códigos de erro.
Uma relação comum pode ser representada como:
Usuário ↔ Display ↔ Controlador
Entretanto, protocolos e parâmetros não são universais.
Para funções da interface, consulte o Guia de Configurações do Display.
6. Acelerador
Nos veículos equipados com acelerador, o componente envia um comando ao sistema de controle.
Isso pode ser representado como:
Usuário → Acelerador → Controlador → Motor
Se o motor não responde ao acelerador, a causa pode estar em diferentes pontos:
- alimentação;
- acelerador;
- conector;
- chicote;
- sinal de freio;
- controlador;
- motor;
- configuração.
Por isso, substituir o acelerador sem diagnóstico pode não resolver o problema.
7. PAS — Pedal Assist Sensor
Em bicicletas elétricas com assistência ao pedal, o PAS detecta informações relacionadas à pedalada e envia um sinal ao sistema.
De forma simplificada:
Pedalada → PAS → Controlador → Motor
A arquitetura pode variar entre modelos, e diferentes sistemas podem utilizar sensores e estratégias de controle diferentes.
8. Sensores Hall
Alguns motores utilizam sensores Hall para fornecer informações de posição ao sistema de controle.
A cadeia pode envolver:
Motor → Sensores Hall → Controlador
Uma falha nessa cadeia pode envolver:
- sensor;
- alimentação;
- cabos;
- conector;
- controlador;
- motor.
Não altere combinações de fios por tentativa e erro.
9. Sinais dos freios
Em determinados sistemas, os comandos de freio também enviam sinais elétricos ao controlador.
Uma função possível é interromper ou impedir a propulsão quando o freio é acionado.
Isso cria uma relação importante:
Freio → Sinal elétrico → Controlador → Controle do motor
Um sinal de freio ativo indevidamente pode produzir um sintoma semelhante a uma falha de aceleração.
Para a parte mecânica do sistema, consulte o Guia de Freios.
10. Chave, botão de partida e sistema de ativação
Dependendo do veículo, a ativação pode ocorrer por:
- chave;
- botão;
- NFC;
- controle remoto;
- display;
- outro sistema eletrônico.
Ativar o veículo pode envolver mais do que simplesmente conectar a bateria ao motor.
O sistema pode utilizar circuitos de sinal e controle para habilitar o funcionamento.
11. Circuito de potência e circuito de sinal
Uma distinção importante é separar conexões que transportam potência de conexões utilizadas principalmente para sinais e comunicação.
Um cabo de alimentação do motor não exerce a mesma função que um fio de sensor.
Antes de trabalhar no sistema, identifique:
- função do conector;
- origem;
- destino;
- polaridade, quando aplicável;
- especificação;
- posição original.
Não conecte plugs apenas porque possuem formato semelhante.
12. Cabos de alimentação
Cabos que transportam corrente precisam permanecer em boas condições.
Observe:
- isolamento;
- cortes;
- esmagamento;
- dobras severas;
- atrito contra estrutura;
- sinais de aquecimento;
- terminais;
- fixação.
Um cabo danificado não deve ser considerado apenas um problema estético.
13. Chicote elétrico
O chicote organiza conexões entre diferentes componentes.
Em uma inspeção, verifique se ele está:
- corretamente roteado;
- protegido contra partes móveis;
- afastado de superfícies excessivamente quentes;
- sem tensão mecânica indevida;
- sem esmagamento;
- adequadamente fixado.
Preste atenção especial a áreas próximas à direção, suspensão e articulações, onde existe movimento.
14. Conectores
Conectores são pontos importantes de inspeção.
Procure:
- encaixe incompleto;
- pinos deformados;
- corrosão;
- umidade;
- sinais de aquecimento;
- plástico deformado;
- travas danificadas;
- cabos soltos.
Um conector com resistência elétrica inadequada pode gerar aquecimento e funcionamento intermitente.
15. Polaridade
Em conexões onde a polaridade é relevante, inverter positivo e negativo pode causar danos.
Não confie exclusivamente na cor de um fio quando a configuração não estiver confirmada.
Utilize:
- diagrama correspondente;
- identificação do componente;
- documentação técnica;
- procedimento de medição adequado.
16. Fusíveis e dispositivos de proteção
Alguns veículos possuem fusíveis ou outros dispositivos destinados a proteger circuitos contra determinadas condições elétricas.
Quando um fusível abre, a pergunta não deve ser apenas:
“Qual fusível colocar?”
Também é necessário perguntar:
“Por que ele abriu?”
Substituir repetidamente um dispositivo de proteção sem investigar a causa pode esconder um problema no circuito.
17. Nunca substitua uma proteção por outra de capacidade aleatória
Não utilize um fusível de capacidade maior apenas para impedir que ele abra novamente.
O valor e o tipo do dispositivo precisam corresponder ao projeto.
Da mesma forma, não elimine fusíveis, proteções ou intertravamentos para manter o veículo funcionando.
18. Conversores de tensão
Alguns veículos utilizam diferentes níveis de tensão no mesmo sistema.
Por exemplo, a bateria de tração pode operar em uma tensão enquanto determinados acessórios utilizam outra.
Nesses casos, pode existir um conversor.
A arquitetura pode ser representada como:
Bateria de Tração → Conversor → Circuito Auxiliar
Portanto, uma falha simultânea em vários acessórios pode ter origem em um ponto comum de alimentação.
19. Iluminação
Farol, lanterna traseira, luz de freio e indicadores de direção, quando presentes, também fazem parte da arquitetura elétrica.
Se uma luz não funciona, verifique a cadeia correspondente:
Alimentação → Proteção → Comando → Chicote → Conector → Componente
Evite concluir imediatamente que a lâmpada ou módulo é a única causa possível.
20. Buzina e outros acessórios
Buzina, alarme, USB, Bluetooth, NFC e outros recursos podem estar integrados ao sistema dependendo do modelo.
Esses componentes não devem ser ligados a pontos de alimentação aleatórios.
Qualquer acessório adicional precisa respeitar:
- tensão;
- corrente;
- proteção;
- conector;
- capacidade do circuito;
- arquitetura original.
21. O que significa tensão — V?
A tensão é uma das grandezas fundamentais do sistema elétrico.
Veículos elétricos podem utilizar diferentes tensões nominais.
Por isso, não se deve selecionar componentes apenas pela aparência.
A relação precisa ser compatível:
Bateria ↔ Controlador ↔ Motor ↔ Conversores / Acessórios
22. O que significa corrente — A?
A corrente elétrica é expressa em amperes — A.
A corrente que circula em um circuito depende do sistema e das condições de operação.
Cabos, conectores, controlador, bateria, proteções e outros componentes precisam ser adequados à aplicação.
“Suportar mais corrente” não significa automaticamente que um componente seja melhor para qualquer veículo.
23. O que significa potência — W?
A potência elétrica é expressa em watts — W.
Em uma relação elétrica simplificada:
Potência ≈ Tensão × Corrente
Essa relação é útil para compreender o sistema, mas não substitui as especificações técnicas reais dos componentes nem descreve sozinha o desempenho do veículo.
24. Continuidade elétrica
Em diagnóstico técnico, uma medição de continuidade pode ajudar a verificar se existe um caminho elétrico entre determinados pontos.
Entretanto, continuidade não confirma automaticamente que um circuito funcione corretamente sob carga.
Além disso, medições devem ser realizadas com o sistema em condição apropriada e seguindo o procedimento correspondente.
Não utilize a função de continuidade de um instrumento indiscriminadamente em circuitos energizados.
25. Medição de tensão
Uma medição de tensão pode ajudar a verificar se determinado ponto está recebendo alimentação.
Antes de medir, confirme:
- tipo de tensão;
- faixa esperada;
- pontos corretos de medição;
- polaridade;
- configuração do instrumento;
- procedimento de segurança.
Uma ponta de prova posicionada incorretamente pode provocar curto-circuito.
26. Não diagnostique o sistema apenas pela cor dos fios
Cores ajudam na identificação, mas não devem ser consideradas um padrão universal entre fabricantes e modelos.
Um fio vermelho pode frequentemente estar associado a positivo, mas isso não substitui:
- diagrama elétrico;
- pinagem;
- documentação;
- medição adequada.
Isso é especialmente importante em conectores de controlador, display, sensores e acessórios.
27. Água e sistema elétrico
Não presuma que todos os componentes sejam à prova d'água.
Depois de exposição incomum à água, observe:
- conectores;
- vedações;
- cabos;
- display;
- controlador;
- bateria;
- comportamento do veículo.
Evite jatos de alta pressão diretamente sobre conexões, vedações e módulos elétricos.
Se houver entrada significativa de água acompanhada de funcionamento anormal, retire o veículo de operação para avaliação.
28. Aquecimento de cabos e conectores
Aquecimento anormal pode estar relacionado a diferentes condições, incluindo:
- mau contato;
- conector danificado;
- resistência elevada;
- corrente inadequada;
- dimensionamento incompatível;
- corrosão;
- problema em outro componente do circuito.
Conectores derretidos, escurecidos ou com odor de queimado exigem investigação da causa antes da substituição.
29. Modificações no sistema elétrico
Alterar bateria, controlador, motor ou outros componentes pode modificar a relação elétrica e funcional do veículo.
Antes de qualquer alteração, considere:
- tensão;
- corrente;
- potência;
- BMS;
- controlador;
- motor;
- cabos;
- conectores;
- proteções;
- display;
- sensores;
- freios;
- características originais do veículo.
Não trate uma modificação elétrica como simples troca de um componente isolado.
30. Evite adaptações improvisadas
Não utilize como solução permanente:
- fios torcidos sem conexão apropriada;
- terminais incompatíveis;
- conectores soltos;
- fusíveis substituídos por fios;
- proteções eliminadas;
- emendas sem isolamento adequado;
- cabos dimensionados sem considerar o circuito.
Uma adaptação que “faz funcionar” não significa que o sistema esteja tecnicamente adequado.
Como organizar um diagnóstico elétrico?
Quando ocorre uma falha, evite substituir componentes aleatoriamente.
Primeiro identifique o sintoma.
Depois acompanhe a cadeia correspondente.
Por exemplo, se o veículo não liga:
Bateria → Proteção → Conexão principal → Sistema de ativação → Controlador → Display / Sistema
Se o veículo liga, mas o motor não responde:
Bateria → Controlador → Freio → Acelerador/PAS → Sensores → Motor
Se apenas a iluminação não funciona:
Alimentação auxiliar → Proteção → Comando → Chicote → Conector → Iluminação
Essa abordagem reduz substituições desnecessárias.
Sintoma não é diagnóstico
Considere três exemplos:
“O motor não funciona.”
Isso é um sintoma.
“O display não liga.”
Isso é um sintoma.
“O farol não acende.”
Isso também é um sintoma.
Cada um pode ter diferentes causas.
Uma boa rotina segue:
Sintoma → Circuito → Alimentação → Comando → Conexões → Componente → Causa.
Checklist de inspeção visual do sistema elétrico
- ☐ Bateria corretamente instalada
- ☐ Conector principal em boas condições
- ☐ Cabos sem cortes ou esmagamentos
- ☐ Chicotes corretamente roteados
- ☐ Conectores completamente encaixados
- ☐ Travas dos conectores funcionando
- ☐ Sem sinais de corrosão
- ☐ Sem sinais de aquecimento anormal
- ☐ Sem conectores derretidos
- ☐ Sem fios expostos
- ☐ Cabos afastados de partes móveis
- ☐ Cabos protegidos na região da direção
- ☐ Controlador corretamente fixado
- ☐ Display e comandos funcionando
- ☐ Iluminação e sinalização verificadas
- ☐ Sintomas ou códigos registrados
Quando retirar o veículo de operação?
Interrompa a utilização e encaminhe o veículo para avaliação quando houver:
- fumaça;
- odor de queimado;
- cabos severamente aquecidos;
- conectores derretidos;
- curto-circuito aparente;
- faíscas inesperadas;
- bateria fisicamente danificada;
- entrada significativa de água seguida de falha;
- desligamentos imprevisíveis;
- danos relevantes ao chicote;
- falha elétrica que possa afetar o controle do veículo.
Não continue energizando repetidamente um sistema que apresenta sinais claros de falha elétrica.
Sistema elétrico em operações de frota
Em uma frota, registrar falhas elétricas ajuda a identificar padrões que seriam difíceis de perceber analisando apenas uma ocorrência.
Um registro pode incluir:
- Vehicle ID;
- modelo do veículo;
- tensão do sistema;
- bateria instalada;
- controlador;
- motor;
- display;
- quilometragem;
- sintoma;
- código de erro;
- circuito afetado;
- causa confirmada;
- intervenção;
- peças substituídas;
- responsável;
- resultado do teste;
- status do veículo.
Com histórico suficiente, a empresa pode identificar ocorrências repetidas relacionadas a componentes, rotas, exposição à água, vibração, carga ou procedimentos operacionais.
Empresas que administram múltiplos veículos podem consultar as soluções de Frotas e Compras em Volume da ZORYKEN.
Sistema elétrico e peças de reposição
Antes de substituir um componente elétrico, confirme:
- modelo;
- função;
- tensão;
- corrente, quando relevante;
- conector;
- pinagem;
- protocolo, quando aplicável;
- compatibilidade com os demais componentes.
Dois componentes visualmente semelhantes não são necessariamente equivalentes.
Para componentes disponíveis, consulte a coleção de Peças.
Sistema elétrico e regulamentação no Brasil
O sistema elétrico também pode participar das características técnicas utilizadas para enquadrar determinadas categorias de veículos.
A Resolução CONTRAN nº 996/2023 estabelece definições e regras de circulação para ciclomotores, bicicletas elétricas e equipamentos de mobilidade individual autopropelidos.
Entre as características consideradas pela norma estão, conforme a categoria, potência do motor, velocidade máxima de fabricação, forma de acionamento e determinadas características e equipamentos do veículo.
Por isso, alterações em motor, controlador, acelerador ou configuração eletrônica não devem ser analisadas apenas sob a perspectiva de funcionamento elétrico.
A classificação depende do conjunto de características previsto para cada categoria, e não simplesmente da presença de uma bateria ou motor elétrico.
Para classificação, equipamentos obrigatórios e regras de circulação, consulte os conteúdos específicos de Regulamentação da ZORYKEN e as fontes oficiais correspondentes.
Este guia não substitui os guias de cada componente
O objetivo deste conteúdo é responder:
“Como o sistema elétrico do veículo está organizado e como seus principais componentes se relacionam?”
Quando a pergunta se torna específica, o Search Intent muda.
Guia da Bateria
Bateria, capacidade, energia, BMS, cuidados e ciclo de vida.
Guia do Controlador
Controle de energia, corrente, sinais, motor e compatibilidade.
Guia do Motor
Tipos de motor, potência, torque, sensores e integração com a propulsão.
Guia de Configurações do Display
Interface, velocidade, ODO, TRIP, assistência, brilho e configurações disponíveis.
Da mesma forma, sintomas e falhas elétricas detalhadas devem ser tratados em conteúdos específicos de solução de problemas.
Entenda o sistema antes de substituir componentes
Uma abordagem técnica organizada pode seguir:
Identificar o sintoma → Identificar o circuito → Confirmar alimentação → Verificar proteção → Verificar comandos → Inspecionar cabos e conectores → Testar o componente → Confirmar a causa → Corrigir → Testar novamente → Registrar → Liberar.
O sistema elétrico de um veículo elétrico é uma rede de componentes interdependentes. Bateria, BMS, controlador, motor, display, sensores, comandos, cabos e proteções precisam trabalhar como um conjunto.
Compreender essa arquitetura ajuda a evitar diagnósticos incorretos, substituições desnecessárias, adaptações incompatíveis e intervenções que apenas transferem o problema para outro componente.
A ZORYKEN trabalha com soluções de mobilidade elétrica para o mercado brasileiro, incluindo bicicletas elétricas, scooters elétricas e motos elétricas.
Para operações empresariais, consulte também Frotas, Compra no Atacado e Compras em Volume.
